技術分享丨力興電子 LXZC-05多合一變壓器綜合測試系統
提供者： 來源： 時間：2025-06-11
一、行業痛點：傳統變壓器測試的繁瑣與低效
在電力系統中，變壓器是核心設備，其可靠性直接影響電網安全。傳統變壓器檢測需分別使用短路阻抗測試儀、直流電阻測試儀、變比組別測試儀、有載分接開關測試儀及消磁儀五臺設備，存在以下問題：
1、反復拆接線：每項測試需更換儀器和接線；
2、耗時耗力：測試流程冗長，人工成本高；
3、安全隱患：頻繁操作增加誤接風險。
二、解決方案：LXZC-05的五大核心功能一體化集成

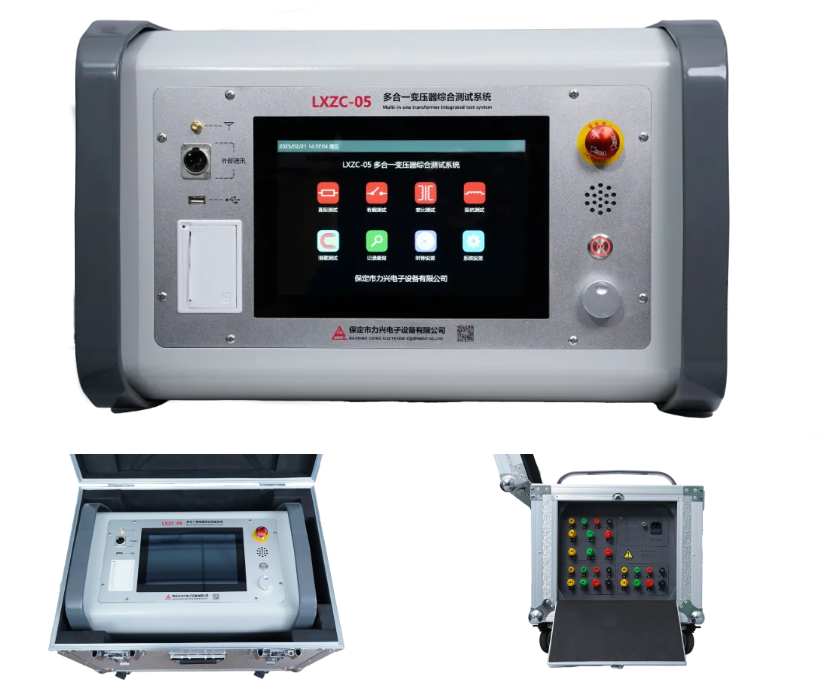

力興電子創新推出LXZC-05多合一變壓器綜合測試系統，首次實現“一次接線，完成五項測試”：
1、直阻測試（40A大電流，支持三相不平衡率計算）
2、有載分接開關測試（自動控制低壓側短接，過渡電阻精度±5%）
3、變比組別測試（0.9~5000寬范圍，精度±0.1%）
4、短路阻抗測試（內置三相正弦電源，無需外接調壓器）
5、定量消磁（實時顯示剩磁率曲線，消磁后剩磁率≤5%）
技術突破：
1、真三相短路阻抗測試：內置逆變電源，自動恒流輸出，支持PID自動調壓；
2、智能消磁量化：圖形化顯示磁滯曲線，消除剩磁引發的涌流風險；
3、工業級交互設計：10.1英寸觸控屏 + 一鍵飛梭旋鈕，操作簡潔高效。
三、關鍵技術指標與優勢
| 功能 | 核心參數 |
直阻測試 | 電流范圍：0.2A~40A；精度：±(0.2%讀數+2字)；支持助磁法加速測試 |
有載測試 | 過渡電阻：0.1Ω~40Ω；過渡時間：0.1ms~350ms；分辨率0.01Ω |
變比測試 | 范圍：0.9~5000；精度：±(0.1%~0.3% + 2字)；自動判斷反接/短路故障 |
阻抗測試 | 電壓：50V~500V；電流：0.5A~20A；功率因數0.2~1.0，精度±0.5% |
定量消磁 | 輸出電壓：±30V；電流≤10A；剩磁率檢測范圍0~99.99% |
安全防護：
1、380V誤接自動保護 + 接地未接報警；
2、急停按鈕一鍵終止測試，保障操作安全。
四、典型應用場景
1、電力檢修現場：停電檢修時快速完成全套試驗，縮短停電窗口；
2、變壓器出廠質檢：一站式驗證直阻、變比、有載動作特性；
3、故障診斷分析：通過剩磁曲線定位鐵芯磁飽和隱患；
4、新能源電站運維：適用于風電/光伏升壓變壓器的定期檢測。
五、總結：效率與精度的雙重飛躍
力興電子LXZC-05通過硬件集成化、操作智能化、數據可視化，將傳統5臺設備的測試流程壓縮至單機完成，效率提升50%以上。其工業級設計（-10℃~50℃寬溫工作）與力興云智能App的擴展支持，更適配電力、冶金、軌交等嚴苛環境需求。
